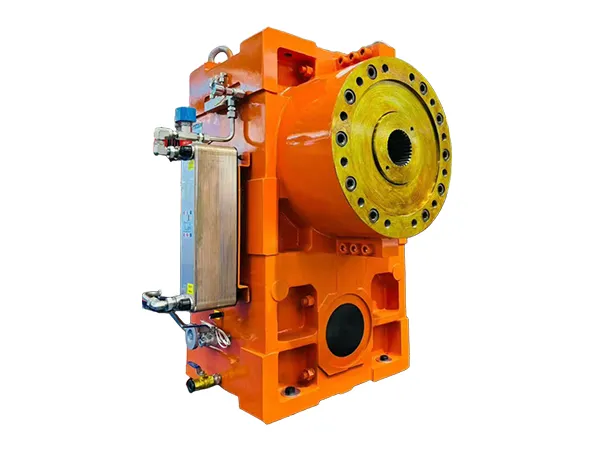

    Single-Screw Extruder Gearbox

    Industrial gear units used in single-screw extruder for rubber and plastic processing

    • Optimized Design for Better Performance
      Through continuous improvements in parameters such as gear module, helix and pressure angles, and tooth width, the TEX series gearboxes achieve higher efficiency and smoother power transmission. The parallel-shaft structure allows them to handle higher input speeds and torque while keeping operation stable and quiet, even in demanding extrusion environments.
    • Flexible Solutions for Different Extrusion Needs
      The series includes both two-stage and three-stage designs to meet different production needs. The two-stage models offer ratios up to 25:1, while the three-stage versions extend the range from 6.3:1 to 100:1. For compact extruder setups that require a U-shaped layout, the TEX-P3 gearbox, with a wider center distance between the input and output shafts, can replace the TEX-P2 to prevent interference between the motor and barrel while maintaining efficient performance and smooth operation.
    Request a Quote
    Product Manual
    Structure Overview
    • Casing
      Made from high-quality materials such as grey cast iron (FC250), ductile cast iron (FCD450), or steel, ensuring strength and durability for long-term use.
    • Gears
      The gears feature a helical design and are made from 20NiCrMo or 18NiCrMo7 alloy steel. They are manufactured to meet DIN 6 or higher precision standards, minimizing noise and improving transmission efficiency.
    • Thrust Bearings
      294. E-type thrust bearings are used to support the axial load generated by the extruder screw, ensuring smooth and stable operation even under high pressure.
    • Extruder Screw Connection
      The gearbox connection to the extruder screw can be customized according to client requirements. Options include standard single keyways, 180° double keyways, or splined shafts following UNI, ISO, or DIN standards, offering flexibility for different screw and barrel configurations.
    Power and Rated Torque Table
    Gr./Size 100 112 125 140 160
    i n1 n2 MN PN Pt MN PN Pt MN PN Pt MN PN Pt MN PN Pt
    giri giri Nm kW kW Nm kW kW Nm kW kW Nm kW kW Nm kW kW
    6.3 2000 317 - 16 · 1676 55 22 · 2283 81 27 · 3185 111 34 · 4508 155 45 ·
    1450 230 - - 16 · 1733 41 22 · 2356 60 27 · 3277 82 34 · 4663 115 45 ·
    1000 159 - 16 · 1733 28,3 22 · 2356 41,4 27 · 3287 56,6 34 · 4663 79,3 45 ·
    700 111 - - 16 · 1733 19,8 22 · 2356 29 27 · 3287 39,6 34 · 4663 5,5 45 ·
    8 2000 250 1411 36 16 · 2099 55 22 · 2901 81 27 · 4059 111 34 · 5673 155 45 ·
    1450 181 1475 27 16 · 2158 41 22 · 2960 60 27 · 4138 82 34 · 5801 115 45 ·
    1000 125 1505 19 16 · 2158 28,3 22 · 2960 41,4 27 · 4138 56,6 34 · 5801 79,3 45 ·
    700 87 1475 13 16 · 2158 19,8 22 · 2970 29 27 · 4138 39,6 34 · 5801 55,5 45 ·
    10 2000 200 1445 29,5 16 · 2237 47 22 · 3109 65 27 · 4495 100 34 · 6257 136 45 ·
    1450 145 1495 22 16 · 2267 34,6 22 · 3168 48 27 · 4574 73,7 34 · 6415 101 45 ·
    1000 100 1544 15 16 · 2277 23,9 22 · 3168 33,1 27 · 4564 50,8 34 · 6415 69,7 45 ·
    700 70 1554 11 16 · 2267 16,7 22 · 3168 23,2 27 · 4574 35,6 34 · 6415 48,8 45 ·
    12.5 2000 160 1376 24 16 · 2267 40 22 · 3178 56 27 · 4495 78 34 · 6395 108 45 ·
    1450 116 1129 18 16 · 2317 29,7 22 · 3257 41,6 27 · 4604 58 34 · 6534 80 45 ·
    1000 80 1465 13 16 · 2317 20,5 22 · 3257 28,7 27 · 4604 40 34 · 6534 55,2 45 ·
    700 56 1475 9 16 · 2317 14,3 22 · 3257 20,1 27 · 4604 28 34 · 6524 38,6 45 ·
    16 2000 125 1475 20 16 · 2287 31 22 · 3119 42 27 · 4277 56 34 · 6445 90 45 ·
    1450 91 1535 15 16 · 2297 22,6 22 · 3208 31,4 27 · 4386 41,6 34 · 6564 66,4 45 ·
    1000 62 1594 11 16 · 2297 15,6 22 · 3218 21,7 27 · 4386 28,7 34 · 6564 45,8 45 ·
    700 44 1604 7 16 · 2297 10,9 22 · 3218 15,2 27 · 4386 20,1 34 · 6564 32,1 45 ·
    20 2000 100 1396 15 16 · 2079 22 22 · 3069 34 27 · 4415 49 34 · 6326 69 45 ·
    1450 72 1465 11 16 · 2138 16,4 22 · 3148 25,3 27 · 4475 36 34 · 6425 50,8 45 ·
    1000 50 1485 8 16 · 2129 11,3 22 · 3148 17,4 27 · 4465 24,8 34 · 6425 35 45 ·
    700 35 1495 6 16 · 2129 7,9 22 · 3148 12,2 27 · 4475 17,4 34 · 6425 24,5 45 ·
    25 2000 80 1290 10.7 16 · 2089 18 22 · 2861 24 27 · 4079 35 34 · 5693 47 45 ·
    1450 58 1396 8 16 · 2079 13 22 · 2861 17, 27 · 4128 25,7 34 · 5841 35 45 ·
    1000 40 1436 6 16 · 2089 9 22 · 2861 12 27 · 4128 17,7 34 · 5831 24,1 45 ·
    700 28 1445 4 16 · 2089 6,3 22 · 2861 8,4 27 · 4128 12,4 34 · 5841 16,9 45 ·
    Gr./Size 180 200 225 250 280
    i n1 n2 MN PN Pt MN PN Pt MN PN Pt MN PN Pt MN PN Pt
    giri giri Nm kW kW Nm kW kW Nm kW kW Nm kW kW Nm kW kW
    6.3 2000 317 6252 216 58 · 8732 311 73 · 12858 432 90 · 16758 595 112 · 24069 838 139 ·
    1450 230 6445 160 58 · 8999 230 73 · 13276 320 90 · 17266 440 112 · 28096 20 139 ·
    1000 159 6425 110 58 · 8999 158,6 73 · 13276 220,7 90 · 17266 303,4 112 · 24809 429,6 139 ·
    700 111 6445 77,2 58 · 8999 111 73 · 13276 154,5 90 · 17266 212,4 112 · 24809 299,3 139 ·
    8 2000 250 7940 216 58 · 11088 311 73 · 16157 432 90 · 21305 595 112 · 30641 838 139 ·
    1450 181 8108 160 58 · 11306 230 73 · 16503 320 90 · 21731 440 112 · 31274 620 139 ·
    1000 125 8088 110 58 · 11306 158,6 73 · 16503 220,7 90 · 21731 303,4 112 · 31274 427,6 139 ·
    700 87 8108 77,2 58 · 11306 111 73 · 16503 154,5 90 · 21731 212,4 112 · 31264 299,3 139 ·
    10 2000 200 9068 197 58 · 12088 253 73 · 16988 364 90 · 23057 482 112 · 34036 757 139 ·
    1450 145 9266 146 58 · 12326 187 73 · 17315 269 90 · 23562 357 112 · 34729 560 139 ·
    1000 100 9276 100,7 58 · 12326 129 73 · 17315 185,5 90 · 23562 246,2 112 · 34729 386,2 139 ·
    700 70 9390 70,5 58 · 12326 90,3 73 · 17325 129,9 90 · 23562 172,3 112 · 34729 270,3 139 ·
    12.5 2000 160 9177 153 58 · 12128 205 73 · 16444 282 90 · 23552 419 112 · 34373 597 139 ·
    1450 116 9356 113 58 · 12405 152 73 · 16810 209 90 · 23750 310 112 · 35105 442 139 ·
    1000 80 9346 77,9 58 · 12405 104,8 73 · 16790 144 90 · 24235 213,8 112 · 35096 304,8 139 ·
    700 56 9356 54,6 58 · 12405 73,4 73 · 16810 100,9 90 · 24245 149,7 112 · 35105 313,4 139 ·
    16 2000 125 8623 112 58 · 12335 166 73 · 17256 238 90 · 23582 318 112 · 34106 453 139 ·
    1450 91 8781 82,7 58 · 12563 122,6 73 · 17592 176 90 · 24037 235 112 · 34789 335 139 ·
    1000 62 8771 57 58 · 12573 84,6 73 · 17602 121,4 90 · 24047 162,1 112 · 34779 231 139 ·
    700 44 8771 39,9 58 · 12573 59,2 73 · 17602 85 90 · 24027 113,4 112 · 34779 161,7 139 ·
    20 2000 100 8930 97 58 · 12088 129 73 · 16899 189 90 · 23037 255 112 · 33492 372 139 ·
    1450 72 9098 71,7 58 · 12355 95,6 73 · 17266 140 90 · 23552 189 112 · 34145 275 139 ·
    1000 50 9088 49,4 58 · 12345 65,9 73 · 17276 96,6 90 · 23542 130,3 112 · 34155 189,7 139 ·
    700 35 9098 34,6 58 · 12365 46,2 73 · 17266 67,6 90 · 23542 91,2 112 · 34155 132,8 139 ·
    25 2000 80 8029 70 58 · 11415 102 73 · 15632 135 90 · 20978 176 112 · 30561 257 139 ·
    1450 58 8177 51,7 58 · 11633 75,3 73 · 15929 99,7 90 · 21453 130,5 112 · 31165 190 139 ·
    1000 40 8187 35,7 58 · 11623 51,9 73 · 15939 68,8 90 · 21453 90 112 · 31155 131 139 ·
    700 28 8197 25 58 · 11642 36,4 73 · 15919 48,1 90 · 21453 63 112 · 31155 91.7 139 ·
    Gr./Size 320 360 400 450 500
    i n1 n2 MN PN Pt MN PN Pt MN PN Pt MN PN Pt MN PN Pt
    giri giri Nm kW kW Nm kW kW Nm kW kW Nm kW kW Nm kW kW
    6.3 2000 317 34202 1176 171 · 48863 1689 207 · 68541 2365 261 · 98386 3379 325 · 148465 4799 410 ·
    1450 230 35254 870 171 · 50381 1250 207 · 70666 1750 261 · 101427 2500 325 · 153029 3550 410 ·
    1000 159 35254 600 171 · 50381 862 207 · 70617 1206 261 · 101420 1724 325 · 153011 2448 410 ·
    700 111 35254 420 171 · 50381 603 207 · 70597 844 261 · 101436 1207 325 · 153047 1714 410 ·
    8 2000 250 43897 1176 171 · 62063 1689 207 · 85823 2365 261 · 126570 3379 325 · 186124 4799 410 ·
    1450 181 44788 870 171 · 63350 1250 207 · 87595 1750 261 · 129165 2500 325 · 189908 3550 410 ·
    1000 125 44788 600 171 · 63350 862 207 · 87526 1206 261 · 129154 1724 325 · 189886 2448 410 ·
    700 87 44788 420 171 · 63301 603 207 · 87506 844 261 · 129176 1207 325 · 189931 1714 410 ·
    10 2000 200 48758 1059 171 · 70488 1531 207 · 96594 2085 261 · 138893 3027 325 · 202727 4376 410 ·
    1450 145 49787 784 171 · 71943 1133 207 · 98594 1543 261 · 142341 2239 325 · 206843 3237 410 ·
    1000 100 49787 540,7 171 · 71943 781,4 207 · 98584 1064 261 · 142328 1544 325 · 206804 2232 410 ·
    700 70 49787 378,5 171 · 71953 547 207 · 98475 744 261 · 142354 1081 325 · 206883 1563 410 ·
    12.5 2000 160 4936 834 171 · 68825 1238 207 · 97980 1645 261 · 141301 2387 325 · 197116 3408 410 ·
    1450 116 50371 617 171 · 70241 916 207 · 99980 1217 261 · 144194 1766 325 · 201121 2521 410 ·
    1000 80 50371 425,5 171 · 70231 631,7 207 · 99950 839 261 · 144201 1218 325 · 201165 1739 410 ·
    700 56 50381 297,9 171 · 70241 442,2 207 · 99901 587 261 · 144270 853 325 · 201116 1217 410 ·
    16 2000 125 49629 693 171 · 68657 973 207 · 98584 1368 261 · 139960 1798 325 · 195722 2586 410 ·
    1450 91 50668 513 171 · 70072 720 207 · 100594 1012 261 · 142800 1330 325 · 199705 1913 410 ·
    1000 62 50678 353,8 171 · 70082 496,6 207 · 100455 697 261 · 142762 917 325 · 199657 1319 410 ·
    700 44 50678 247,7 171 · 70072 347,6 207 · 100475 488 261 · 142785 642 325 · 199809 924 410 ·
    20 2000 100 49045 519 171 · 69280 753 207 · 96990 1061 261 · 137457 1418 325 · 181494 1844 410 ·
    1450 72 50054 384 171 · 70686 557 207 · 98980 785 261 · 140257 1049 325 · 185173 1364 410 ·
    1000 50 50054 264,8 171 · 70666 384 207 · 98911 541 261 · 140170 723 325 · 185234 941 410 ·
    700 35 50064 185,4 171 · 70686 268,9 207 · 98990 379 261 · 140142 506 325 · 185037 658 410 ·
    25 2000 80 46253 409 171 · 65617 572 207 · 93595 836 261 · 125745 1064 325 · 175874 1446 410 ·
    1450 58 47263 303 171 · 66934 423 207 · 95585 619 261 · 128288 787 325 · 179507 1070 410 ·
    1000 40 47273 209 171 · 66924 291,7 207 · 95387 426 261 · 128345 543 325 · 179524 738 410 ·
    700 28 47273 146,3 171 · 66924 204,2 207 · 95327 298 261 · 128311 380 325 · 179662 517 410 ·

    Notes

    • The values shown correspond to the maximum thermal power at 30 °C room temperature. If the required thermal power exceeds these limits, a forced cooling system should be used.
    • Rated power (PN) is calculated at nominal speed with a safety factor of 1. When determining the maximum transmissible power, a safety factor of 1.5 should be applied. If the input speed is higher than 2000 rpm, please contact our technical department for assistance.

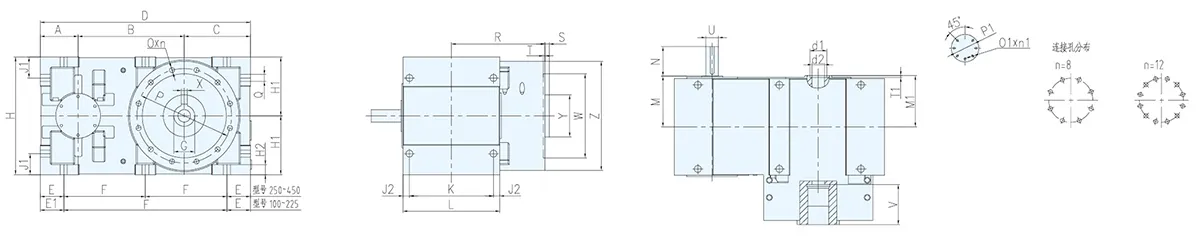

    Overall Dimensions (mm)

    Overall Dimensions (mm)
    Size/Model A B C D d1 d2 E E1 F G
    H7     		H H1
    H10     		H2 J1 J2 M P P1 S T1 V
    100 63 180 112 355 20 18 40 40 275 28 200 100 15 40 12 85 160 30 8 8 70
    112 80 202 125 407 22 19 45 55 307 32 224 112 16 42 18 106 170 35 8 8 90
    125 90 225 140 455 28 24 50 60 345 38 250 125 17 45 17 114 205 42 8 8 100
    140 100 252 160 512 30 27 56 66 390 42 280 140 18 48 18 125 230 45 8 10 110
    160 112 285 180 577 32 29 63 75 439 50 320 160 21 50 20,5 142 260 50 17 10 130
    180 125 320 200 645 40 34 70 83 492 60 360 180 25 60 23 158 300 62 17 10 140
    200 140 360 225 725 50 44 80 95 550 70 400 200 31 70 25 176 330 72 18 10 150
    225 140 405 250 795 60 55 90 90 615 80 450 225 36 80 22,5 192 350 82 18 10 160
    250 160 450 280 890 70 55 100 - 345 90 500 250 40 90 26 216 400 95 20 10 170
    280 180 505 315 1000 80 60 112 - 388 100 560 280 48 100 30 242 450 105 20 10 190
    320 200 570 355 1125 90 60 125 - 437,5 110 630 315 54 112 35 273 500 115 20 10 200
    360 225 640 400 1265 100 80 140 - 492,5 125 710 355 55 125 40 302 600 140 24 10 210
    400 250 720 450 1420 110 80 160 - 550 140 800 400 60 140 45 340 680 150 24 10 220
    450 280 810 500 1590 130 80 180 - 615 160 900 450 65 150 55 390 780 180 24 10 240
    Size/Model K L M1 N n n1 O O1 Q R T U W X Y Z Thrust bearing Weight/kg Oil capacity /kg
    100 140 164 85 50 8 6 M12 M4 12 170 5 22 140 8 60 180 29412E 58 3
    112 160 196 106 56 8 6 M12 M5 14 180 5 24 150 10 70 200 29412E 80 4
    125 180 214 113 63 8 6 M12 M6 16 205 5 28 180 10 80 230 29415E 112 5
    140 200 236 124 70 8 6 M12 M6 18 230 5 32 200 12 90 260 29417E 154 6,5
    160 225 266 140 80 8 6 M16 M8 20 260 6 35 230 14 110 300 29420E 216 9
    180 250 296 157 90 8 6 M20 M10 22 290 6 40 260 18 140 350 29424E 320 13
    200 280 330 180 100 8 6 M20 M10 24 320 6 45 290 20 160 380 29428E 460 17
    225 315 360 193 112 12 6 M20 M10 27 355 6 50 310 22 170 400 29430E 590 22
    250 355 407 217 125 12 6 M24 M10 30 405 8 55 365 25 190 450 29434E 850 31
    280 400 460 245 140 12 8 M24 M10 33 445 8 60 400 28 200 520 29436E 1250 41
    320 450 520 275 160 12 8 M24 M12 36 490 8 70 450 28 210 600 29440E 1750 70
    360 500 580 307 180 12 8 M30 M12 39 560 10 80 520 32 280 680 29452E 2550 100
    400 560 650 345 200 12 8 M36 M16 42 640 10 90 600 36 300 750 29456E 3600 120
    450 630 740 397 225 16 8 M36 M16 44 720 12 100 700 40 350 870 29468E 5200 200
